アマチュア無線局空中線工事の一例

①13階建てビ建築中にアンカーボルト を鉄筋に溶接しています。

②13階建てビ建築中にアンカーボルト を鉄筋に溶接しています。

③躯体にコンクリートを流し込み、ボルト にタワーを固定しました。

④ＨＦのアンテナを取り付けました。

コンクリート柱に作業台を作成し ＨＦアンテナを取り付けました。

ルーフタワーを設置してバーチカル ＨＦアンテナを取り付けました。

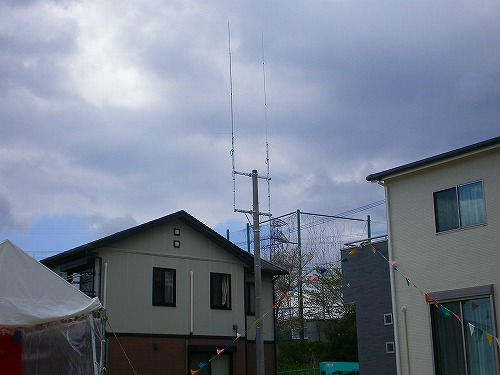

コンクリート柱にU/VのＧＰ アンテナを2本取り付けました。

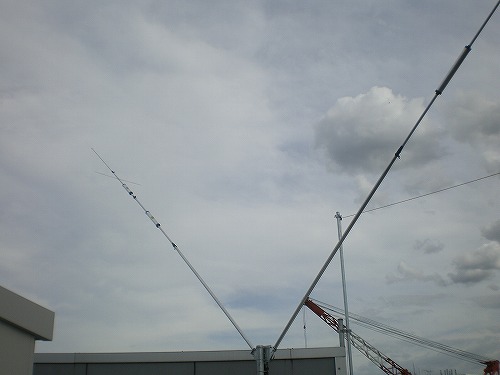

ルーフタワーを設置してV型ＤＰ ＨＦアンテナを取り付けました。

①鉄塔建設　コンクリート型枠 を施工しています。

②クレーンが使用できない場所 のため、人力で組上げています。

③アンテナを取り付けています。

④完成しました。

①コンクリート柱上のＨＦアンテナの総合 メンテナンスを行います。

②アンテナ・マスト・金具・ロテーター全てを 高所作業車を使用して一旦撤去しています。

③③修理・交換が終わり、再設置をしました。

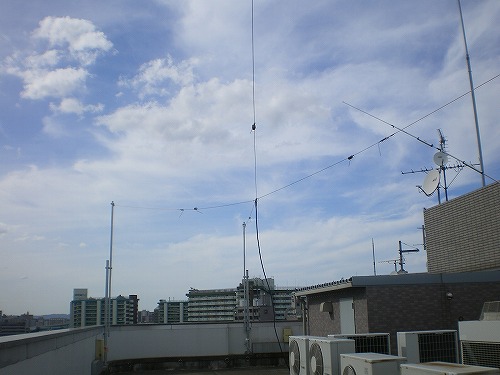

①ビル屋上にマストを4か所建設して ＤＰアンテナを取り付けしました。

②ＨＦのＶ型ＤＰとＶ／ＵのＧＰアンテナ も設置しました。

③外から見た屋上部の様子です。

①上部のＤＰアンテナを交換します。

②下部アンテナを一旦撤去し、上部 アンテナ取付後、再設置します。

③組立ます

④完成しました。

①クランクアップタワーの 撤去です。

②警察・行政の許可を取得し 道路通行止めクレーン作業

③クレーンにて吊り上げ

④撤去終了です。

①クランクアップタワー・アンテナ 全て撤去します。

②アンテナを撤去しました。

③建柱車を使用してタワーを 撤去しました。

④完了です。

①自立タワーとアンテナの撤去です。

②アンテナを取り外します。

③クレーンを使用してタワーを解体 します。

④撤去完了です。

①Ｖ型ダイポールの交換です。

②八木アンテナを人力で吊り上げています。

③取付け完了です。

①人力でタワーを組上げます。

②装備をします。

③アンテナを取り付けます。

④完成です。

①ベランダの中にルーフタワー を立てます。

②ルーフタワーとマストが建ちました。

③ルーフタワー基礎部、ベランダ 内部固定状況です。

④完成しました。

①建設地です。

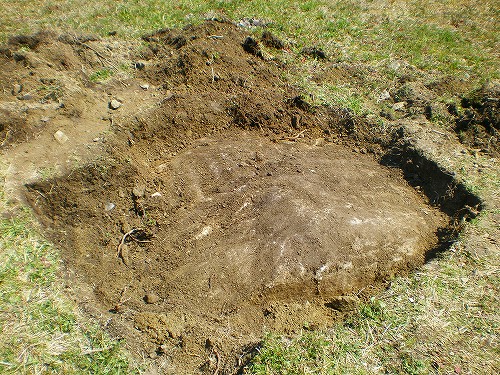

②地盤調査で土を剥ぎ取ると一面 岩石でした。厚さも3ｍ以上。

③人力掘削では無理のため、急遽 工法変更して重機搬入。

④パーカッションと呼んでいる 特殊掘削機の使用。

⑤パーカションで岩石を掘削 します。

⑥掘削開始です。

⑦掘削中です。 これから蜂の巣状態にします。

⑧掘削中です。

⑨パーカッションの コンプレッサーです。

➉細かい穴の形を整えていきます。

⑪破壊した岩石。 人力では動きません。

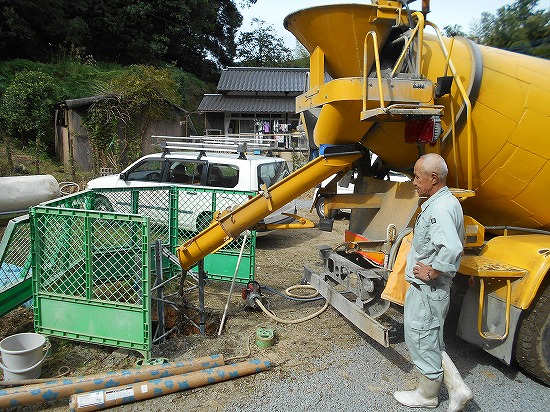

⑫生コンクリートの圧送

⑬コンクリートが固まるのを 待ちます。

⑭鉄塔の組立てです。

⑮鉄塔の組立です。

⑯アンテナを取り付けました。

①旧アンテナを撤去して新アンテナを取り付けています。

②取付作業をしています。

③ケーブルも総替えしています。

④完成しました。

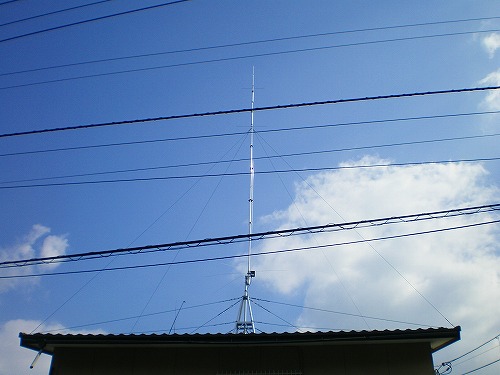

ルーフタワーでHFのGPを設置

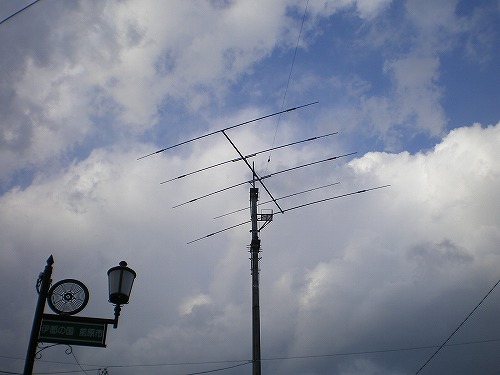

コンクリート柱にHFダイポールを設置

金物を特注しビル屋上に144Mのアンテナを設置

コンクリート柱へHFダイポールと144Mのアンテナを設置

①建設地です

②掘削作業中です

③タワー基礎部にコンクリート施工中です。

④タワー組立中です。

⑤タワーが建ちました。

⑥アンテナを取り付けて完了。

①建設地です。

②掘削作業中です。

③掘削後、地盤改良補強のため杭を施工しています。

④杭打ちが終了しましたので、既定の長さに切断します。

⑤杭を切断し、整地して底板の型枠・配筋しました。

⑥縦の配筋とタワー基礎部を設置して生コン施工中です。

⑦底板の型枠を解体し、タワー基礎部の型枠を組みました。

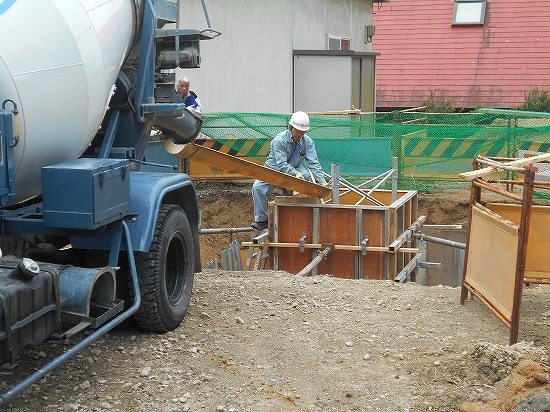

⑧コンクリート施工中です。

⑨基礎部の工事が終わりました。

➉埋め戻ししています。

⑪会社で組み立てたタワーを搬入しました。

⑫クレーンを使用してタワーを積上げます。

⑬タワー積上げ作業中です。

⑭建築確認検査を受けて合格し竣工です。

⑮アンテナを取り付けて完了。

①建設地です。

②掘削しています。

③タワー基礎部を設置し、生コン作業中です。

④タワーを積上げています。

⑤クレーンを使用してタワーを積上げます。

⑥タワー建設が終了しました。

⑦エレベーターや付帯部品を取り付けています。

⑧アンテナを取付完了しました。

①建設地です。

②掘削をしています。

③タワー基礎部を据付しています。

④コンクリート施工中です。

⑤タワーを積上げています。

⑥クレーンを使用してタワーを積上げています。

⑦タワー建設完了です。

⑧アンテナを取り付けて完了しました。
